設備

5軸複合加工機・NC自動旋盤・NC旋盤

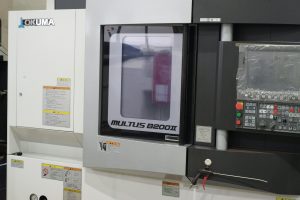

オークマ MULTUS B200II
石垣商店の中でも最も複雑な複合加工品に対応します。B軸割出角度225°と様々な形状、高精度加工に対応できます。最大加工径 φ600

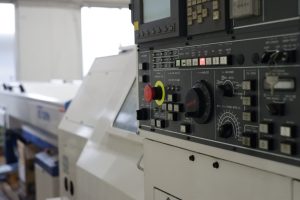

ミヤノ BNJ-42SY6
主軸台固定形CNC自動旋盤。左右同時加工が必要な量産製品を担当しています。高能率加工に加え、重畳加工も可能なため、応用範囲が広い。最大加工径 φ42

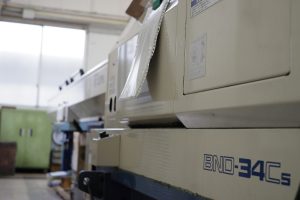

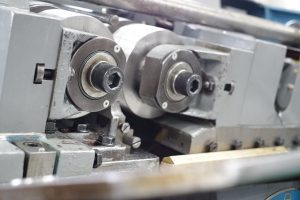

ミヤノ 南・北
回転工具による複合加工ができるCNC自動旋盤。変圧器向け部品を主に生産しています。最大加工径 φ34

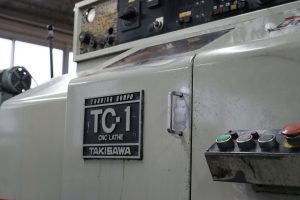

タキザワ TC-1
昔から使用しているNC旋盤。シンプルな構造で使いやすさは抜群。主に、自動旋盤で加工した製品の二次加工に用います。長年の愛着がある機械です。

アマダ J1
コンパクトな小型旋盤。真鍮の加工を主に担当し、スピードが速く高効率に加工できます。

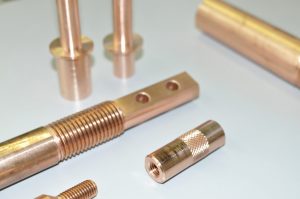

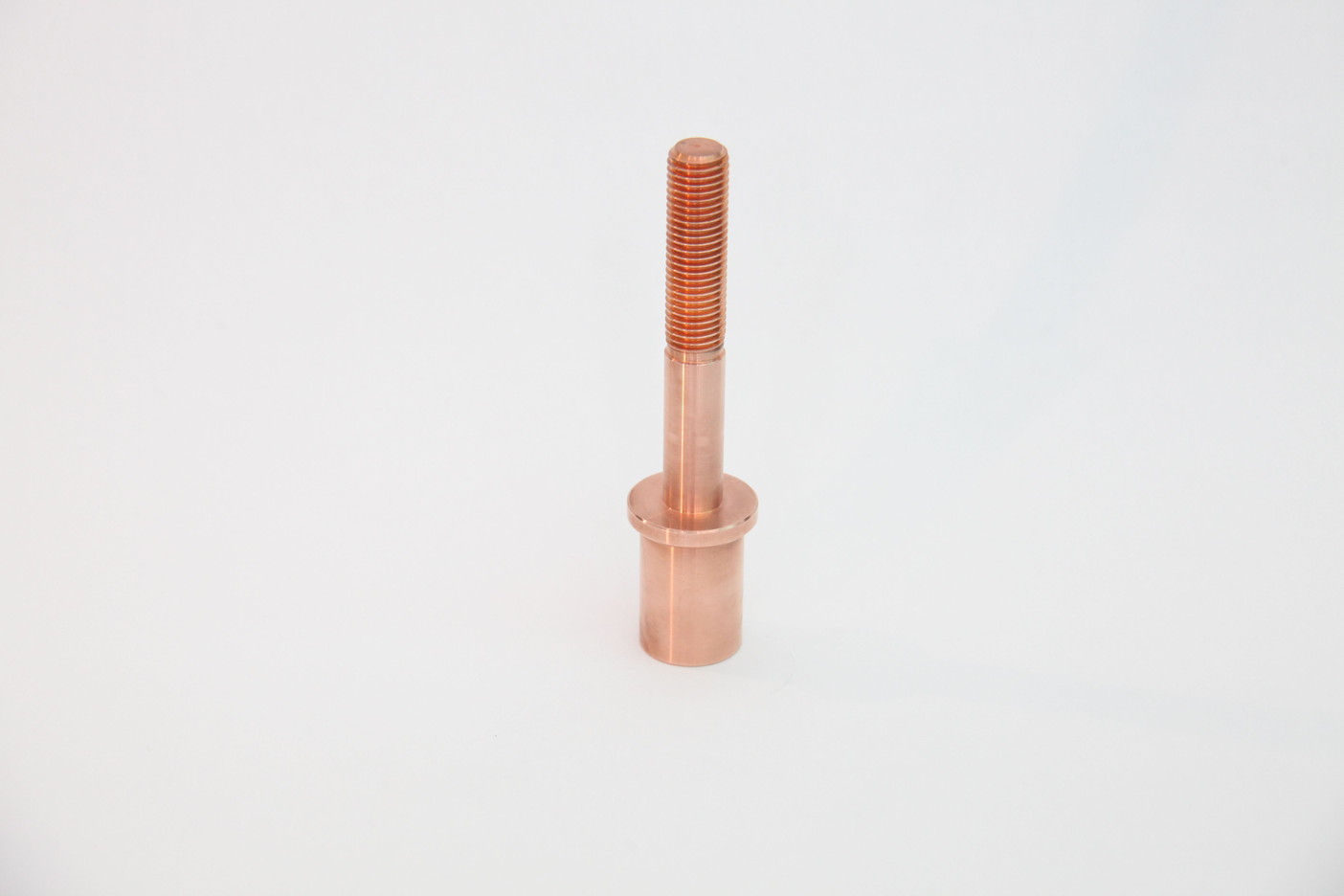

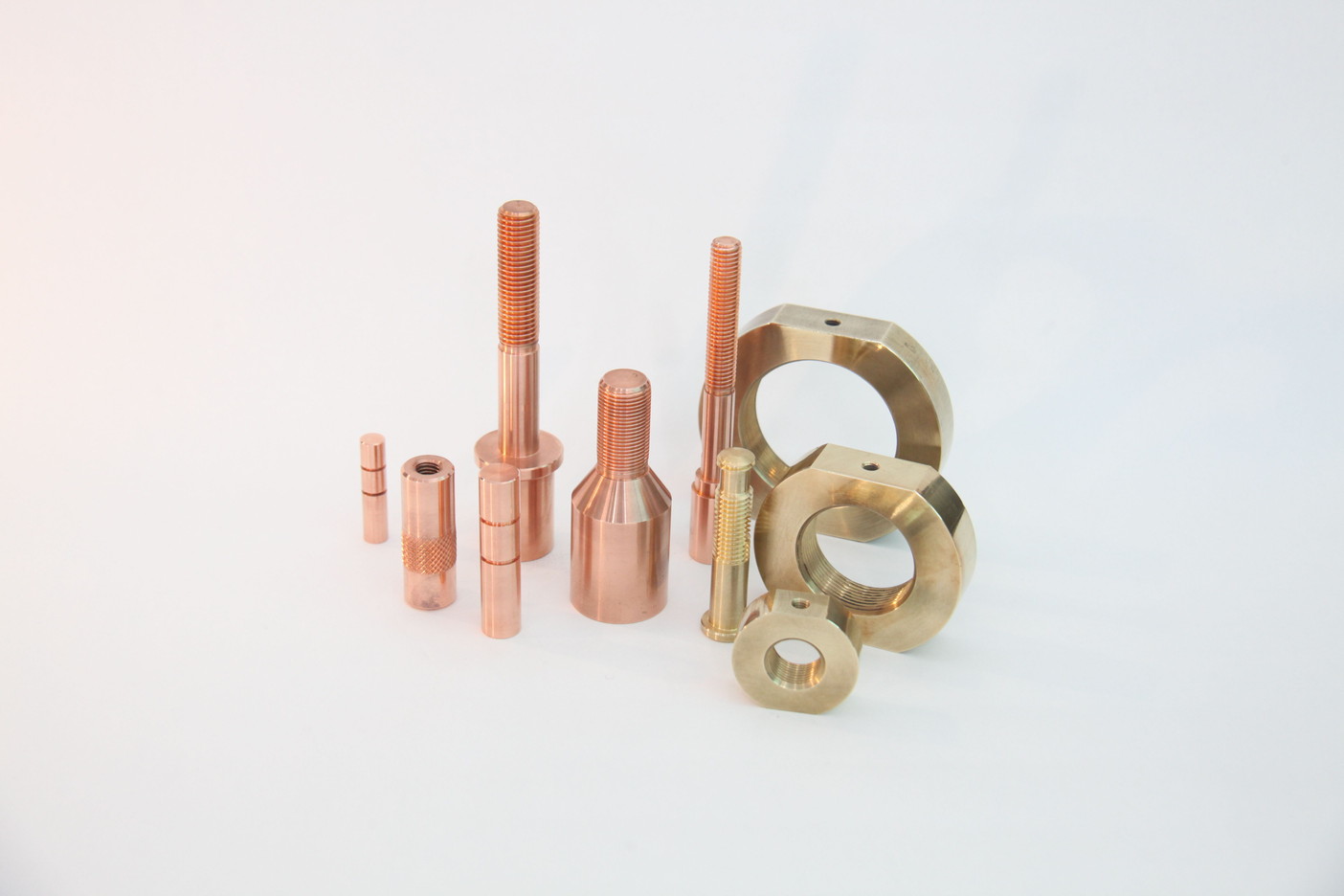

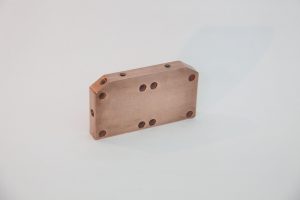

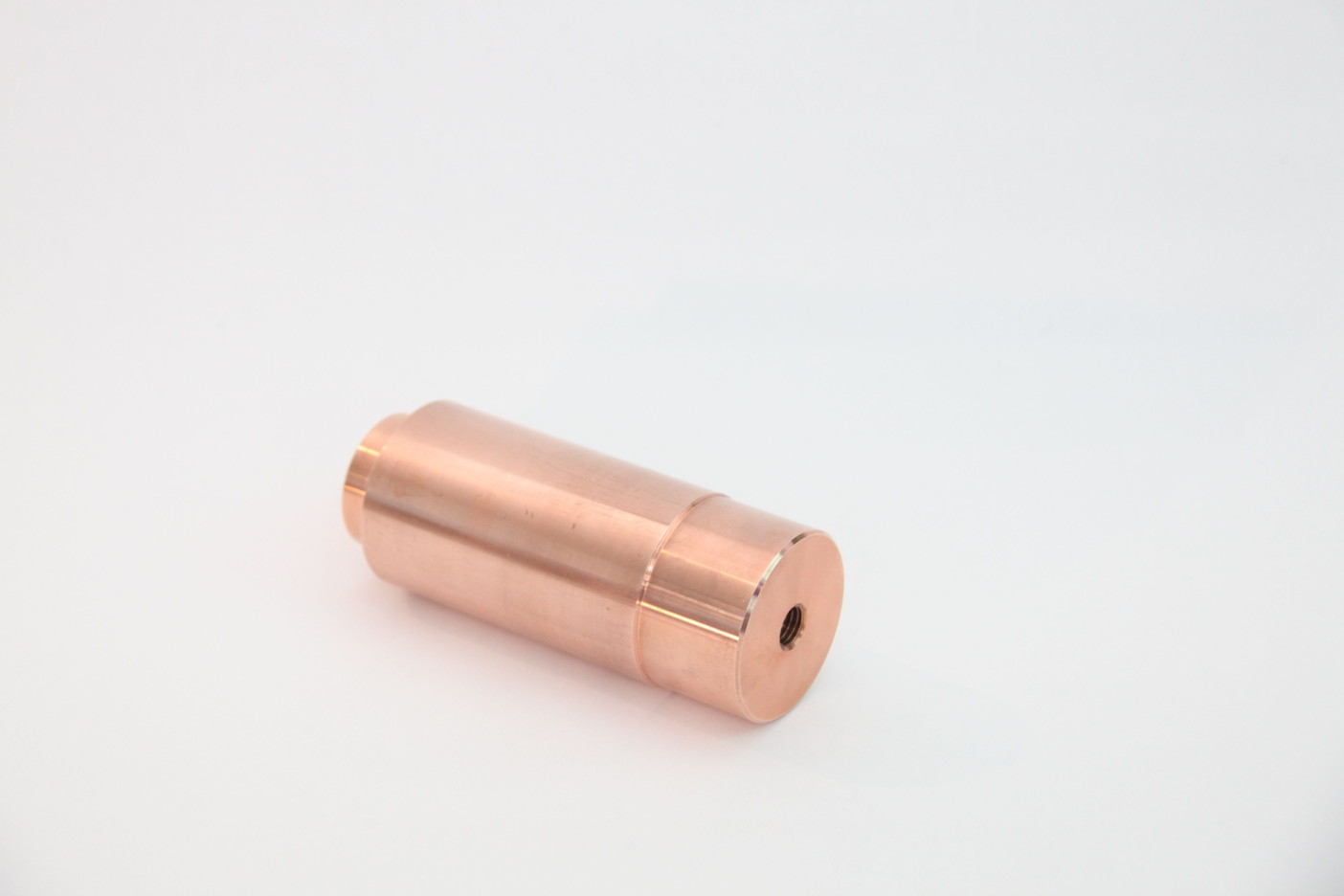

5軸複合加工機・NC自動旋盤・NC旋盤のサンプル品

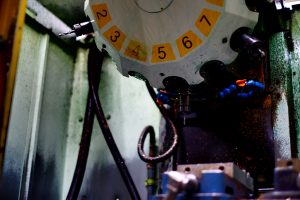

マシニングセンタ

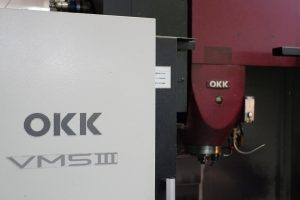

OKK VM5Ⅲ
オールマイティな使い勝手の良いマシニングセンタ。大きな一枚板からなる一点物や、板厚が厚く特殊な一点物を担当しています。
テーブルサイズ【X1000Y500Z650】

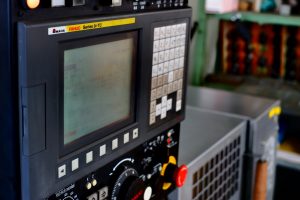

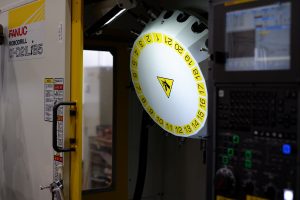

ロボドリル α-D21L
バージョンアップした小型切削加工機。主軸30番の高速、高精度、高効率が可能になり、様々な治具を用いた加工に行っています。
テーブルサイズ【X700Y400Z400】

ロボドリル α-T14iA
長く愛用している小型切削加工機。小回りが利くため、段取り回数が多い小ロット製品を中心に加工を行っています。
テーブルサイズ【X500Y300Z250】

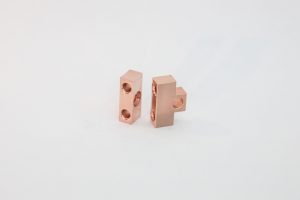

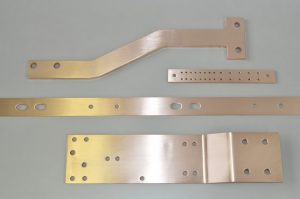

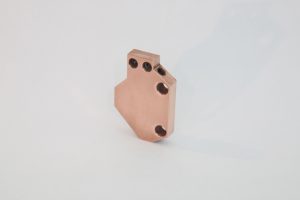

マシニングセンタのサンプル品

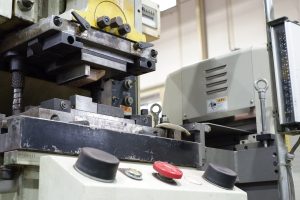

プレス加工機・板金加工機

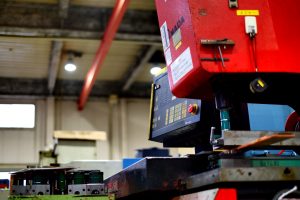

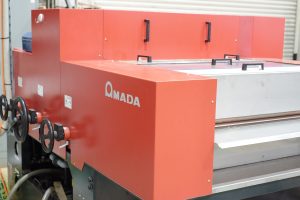

アマダ SP=30Ⅱ
NC装置使用の30tセットプレス。簡単な操作で高精度加工が行え、多種多様なパンチング加工に臨機し多品種少量に適しています。2mm~15mmの板厚に対応しています。

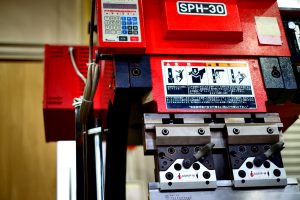

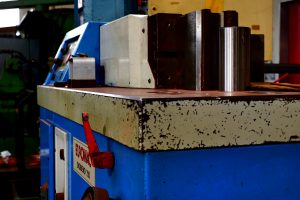

アマダ SPH=30S
使い勝手の良い縦型万能油圧ベンダー。多様な板厚の曲げ加工に柔軟に対応し、さまざまな金型を用い複雑な形状も対応します。2mm~15mmの板厚に対応しています。

日本オートマチック JMB-101
特殊形状製品にも対応する横型ベンダー。縦型ベンダーで曲がらない長い製品や、複雑な形状の水平曲げ加工などで活躍します。5mm~15mmの板厚に対応しています。

OKK
機械ではできない複雑な形状や一点物の試作品加工の際に活躍します。職人が手の感覚や様々な治具からどのような形状にも曲げ加工を行います。2mm~12mmの板厚に対応しています。

KOMATSU OBS1.5
主に銅条を切断加工する際に使用します。自動送り出しによる連続加工を行い、高い生産性を誇ります。2mm~15mmの板厚に対応しています。

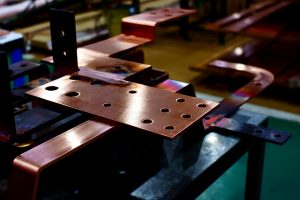

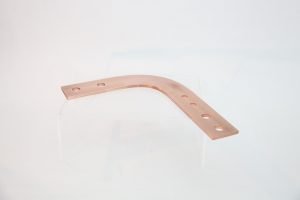

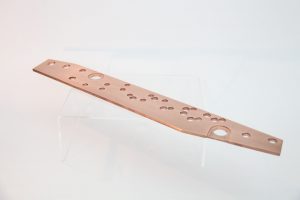

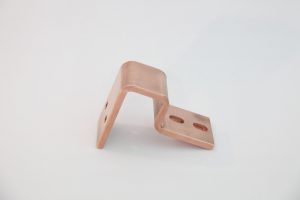

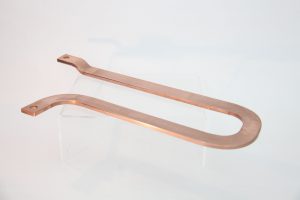

プレス加工機・板金加工機のサンプル品






仕上げ機械・特殊工程


仕上げ作業
特殊な形状や曲がっている形状の製品は、職人の手作業にて傷の除去など、一枚一枚丁寧に仕上げを行っております。
大量の製品は、仕上げ専用機にて作業を行います。

銅溶接
銅溶接では、板材は2~15mmに、棒材はφ10~50まで対応しております。銀ロウ付けも実施しております。

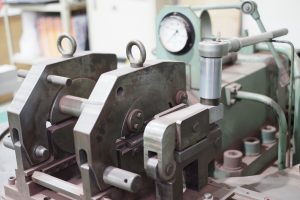

オリジナル専用機

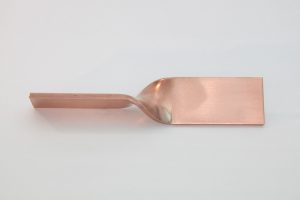

捻りを加える加工は、専用機を用い加工を行います。他社にはまねできない加工技術です。

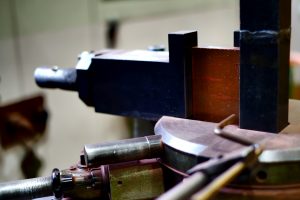

転造盤
M6~M45までのネジを転造で行っています。多品種少量のネジ切加工に向いています。

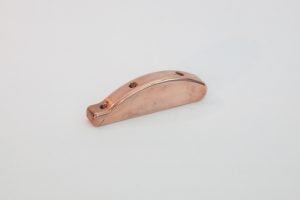

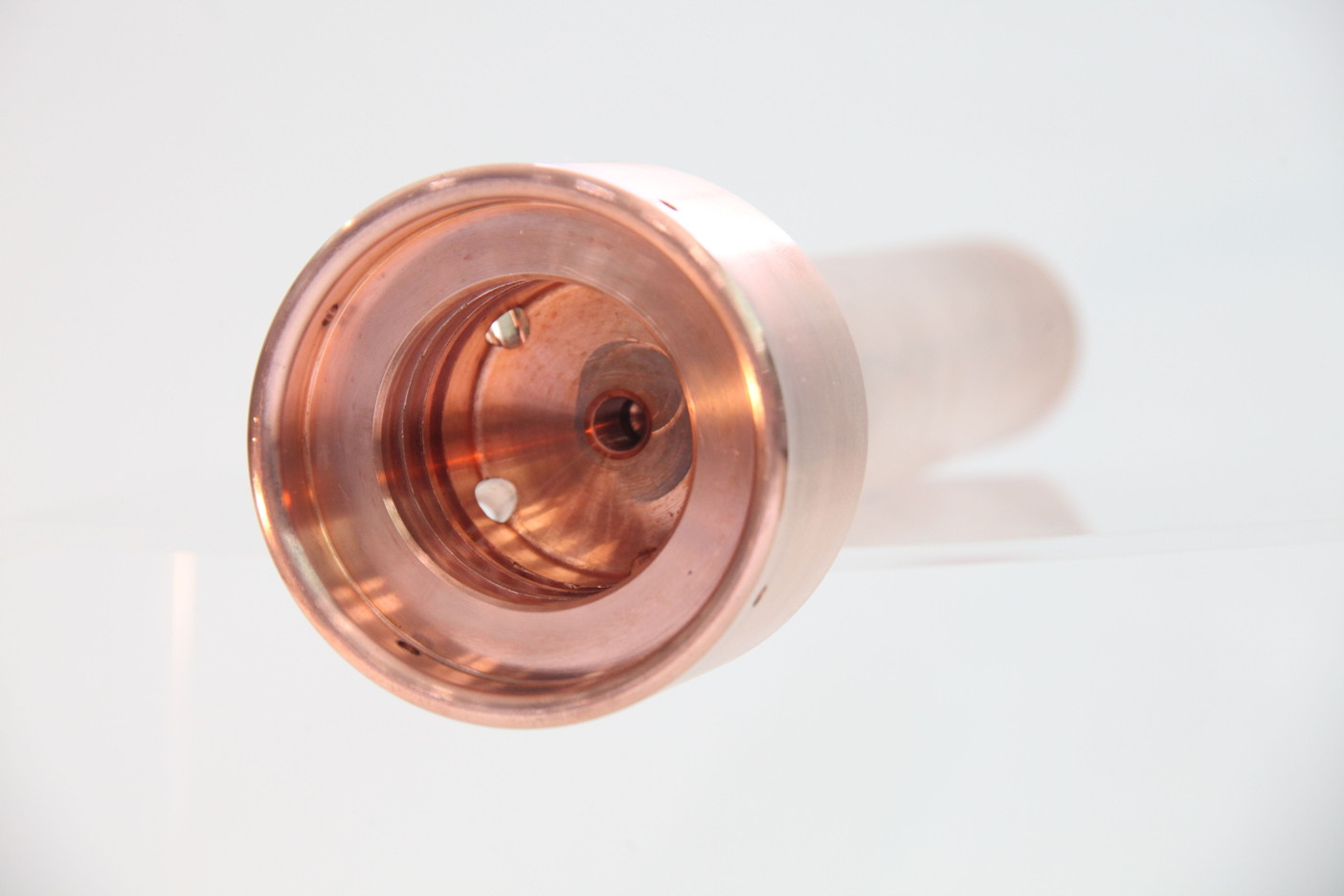

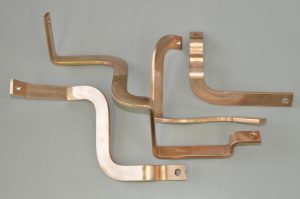

仕上げ機械・特殊工程のサンプル品
